機柜廠家?guī)私饩W(wǎng)絡機柜的布線方式

作者: 精致森藍機柜 編輯: 精致森藍機柜 來源: 精致森藍機柜官網 發布日期:2022-8-17 17:00:21
信息摘要:
      隨著服務器--交換機等網絡產品的不斷升級,為了節省更多的空間,網絡產品的尺寸已經越來越小,單個機柜相比之前所容納的網絡產品數量已經越來越多,因此,以前上十臺的服務器(交換機)所連接的線纜已經全部融入到機柜當中,因此,綜合布線機柜便應運而生。

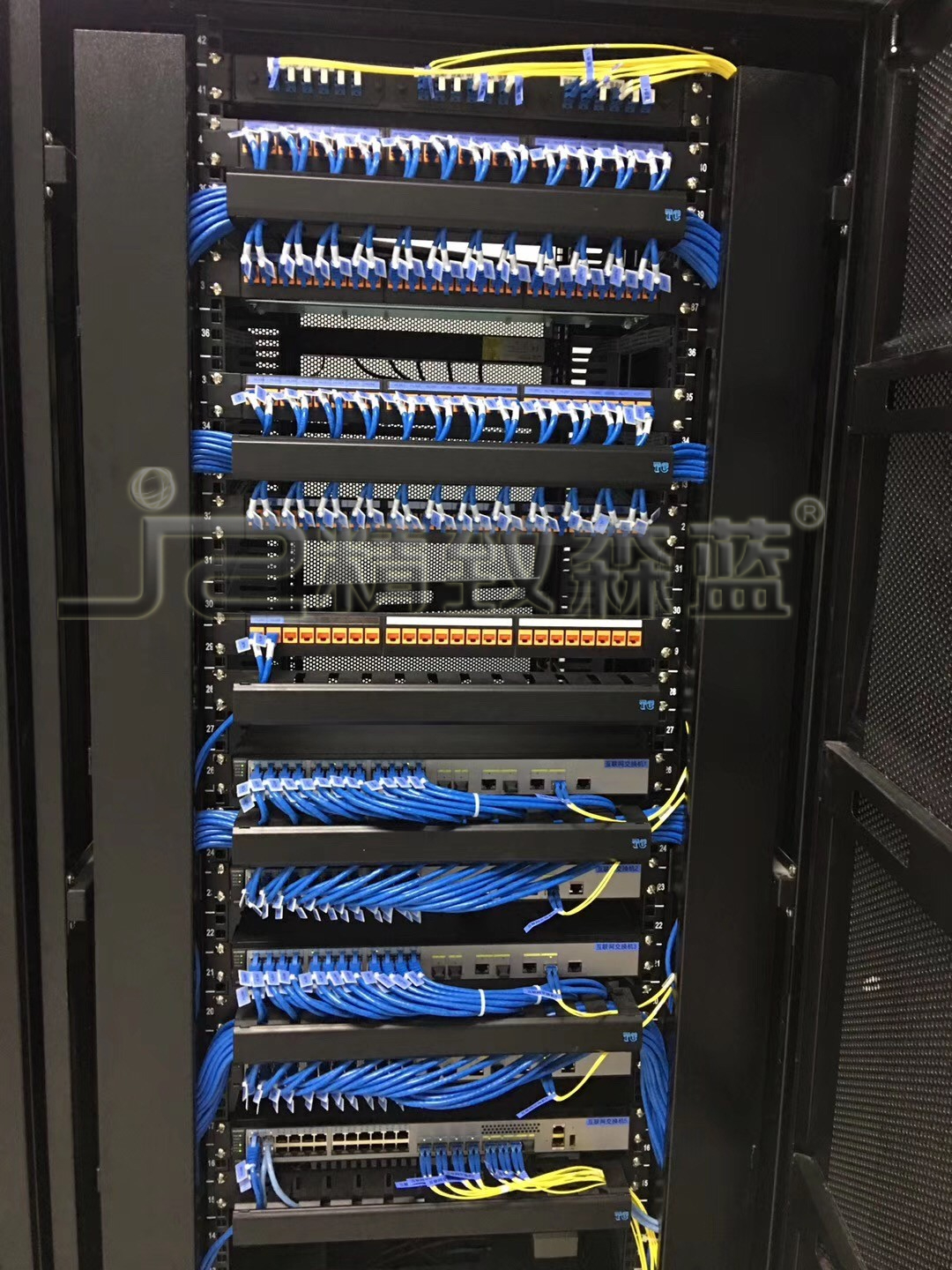

隨著服務器--交換機等網絡產品的不斷升級,為了節省更多的空間,網絡產品的尺寸已經越來越小,單個機柜相比之前所容納的網絡產品數量已經越來越多,因此,以前上十臺的服務器(交換機)所連接的線纜已經全部融入到機柜當中,因此,綜合布線機柜便應運而生。機柜比以前能容納更多的設備,這種設備密度的增加更加需要機柜內外井井有條的電纜管理。電纜如果管理不善,不僅可能導致電纜損壞或延長增加可更換電纜的時間,而且可能阻礙主要氣流通過或者到達。從而導致設備性能下降甚至停機。這些配件提供了滿足各種需要的適用的電纜管理方案,從簡單的理線環/垂直或者水平整理面板到線槽和纜線梯的各種解決方案。


瀑布造型

這是比較古老的網柜配線造型,有時可以看到它的痕跡。采用“花果山水簾洞”的藝術形象,直接從配線架模塊上掉下扭曲的雙線,整齊分布時有美麗的層次感(每層24 ~ 48條扭曲的雙線)。這種建模的優點是節省二線人工,缺點是比較多。例如,安裝網絡設備時容易破壞造型,甚至出現網絡設備安裝到位不容易的現象。每條絞線的重量都變成拉力,作用在模塊的后部。如果在末端接觸前沒有綁上扭結的雙線,這種拉力可能會在數月、數年后將模塊與扭結的雙線分開,從而導致斷裂錯誤。如果這個接線框架上的一個模塊需要重新連接,維護人員只能在“窗簾”內施工,有時會跨越幾十條扭曲的雙線,雙向沒有光源,所以可能看不清末端

逆向理線

逆向理線是連接接線架的模塊端,通過測試后進行機柜布線。方法是從模塊到機柜外部線,從托盤內部到線。這樣做的缺點是,測試結束后扭結的雙線測試沒有通過,所以不是刷新,而是兩端(入口和接線架)固定,機房內的某個地方可能會出現很多亂線(通常位于機柜底部)。逆理線一般是人工理線,用肉眼和雙手完成理線。反力線的優點是測試完成,不必?fù)?dān)心機柜背面的電纜長度。缺點是電纜兩端是固定的,所以電纜之間會有很多交叉,整潔而費力,兩條固定末端之間必須散布扭曲的線。這部分經常在地板下(下進線時)或天花(上進線時)。

正向理線

正向理線是在配線架端接前進行理線。它從機房的進線口開始,將線纜逐段整理,直到配線架的模塊處為止。在理線后再進行端接和測試。   正向理線所要達到的目標是:自機房(或機房網絡區)的進線口至配線機柜的水平雙絞線以每個16/24/32/48口配線架為單位,形成一束束的水平雙絞線線束,每束線內所有的雙絞線全部平行(在短距離內的雙絞線平行所產生的線間串?dāng)_不會影響總體性能,因為橋架和電線管中鋪設著每根雙絞線的大部分,這部分是散放的,是不平行的),各線束之間全部平行;在機柜內每束雙絞線順勢彎曲后鋪設到各配線架的后側,整個過程仍然保持線束內雙絞線全程平行。在每個模塊后側從線束底部將該模塊所對應的雙絞線抽出,核對無誤后固定在模塊后的托線架上或穿入配線架的模塊孔內。   正向理線的優點是可以保證機房內線纜在每點都整齊,且不會出現線纜交叉。而缺點是如果線纜本身在穿線時已經損壞,則測試通不過會造成重新理線。因此,正向理線的前提是對線纜和穿線的質量有足夠的把握。   正向理線的優點是在機房(主機房的網絡區或弱電間)中自進線口至配線架之間全部整齊、平行,十分美觀。缺點是施工人員要對自己的施工質量有著充分的把握,只有在基本上不會重新端接的基礎上才能進行正向理線施工。
