冷通道封閉的技術標準

　　冷通道機柜產品介紹

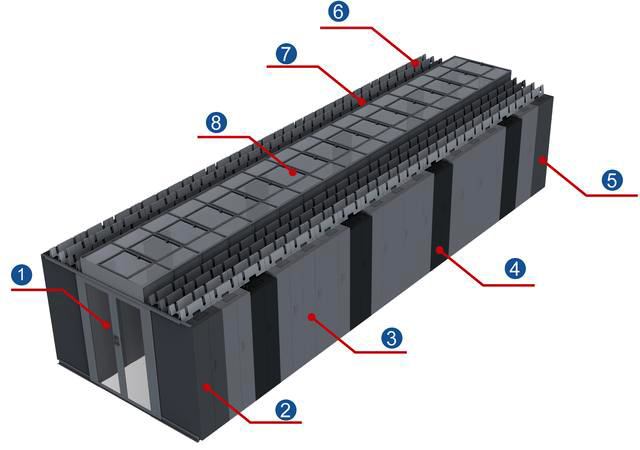

　　冷通道機柜元件功能

　　1.冷通道的關閉使空調不泄漏到其他地區，并避免與熱交換空氣混合。

　　2.優化和規范計算機室的氣流分布。

　　3.頂部隔板可開啟和關閉，在有火災危險時可關閉隔離板。

　　4.它具有手動打開隔離板的功能。

　　5.通道兩側的隔離門可以推拉。

　　6.打開頂部關閉面板后，管理員到達確認并手動關閉。

　　7.通道隔離門和頂部隔離板都是透明材料，以滿足防火要求，不影響光線的收集。

　　1.1.2冷通道控制、連接功能

　　以確保當電腦室發生火災時，滅火用的氣體能順利進入柜內?？刂葡到y(tǒng)將監測電腦室的火災狀況。如果火控系統報警，就會自動發出指令，控制柜上蓋板的吸盤供電。斷線后，使柜的頂蓋迅速脫落，不影響滅火效果;火災結束時，頂蓋手動關閉，定期關閉。

　　主要安裝內容及要求

　　封閉冷通道的主要安裝內容和要求

　　序列編號

　　設備類型

　　冷通道機柜要求

　　1個頂部隔離單元頂部阻燃有機玻璃，帶有燃氣入口，窗的開啟和關閉控制

　　2側門隔離單元左右門推拉，12mm框架玻璃門，帶密碼鎖

　　3個內部預警單位溫度、濕度、煙霧感和預警控制器

　　4幀安裝單元主框、裝飾柜體和墻覆板

　　5個頂部控制單元磁吸裝置、狀態檢測裝置、配電箱和控制電路

　　6根電線，輔助裝置

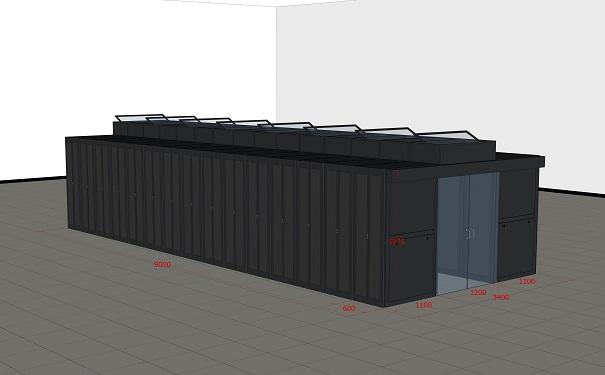

　　冷通道機柜基于站點配置

　　注1：隔離裝置高2250毫米。具體數量必須根據櫥柜的數量和長度進行配置。具體安裝位置和規模請參閱施工圖紙。

　　注2：封閉冷通道(冷池)的上部需要設置，以修復通道上部的燈具和其他設備。設備的具體尺寸和位置由專業制造商根據現場情況確定。

　　注3：當?shù)仉娔X室區域沒有安裝網絡柜。為了建造一個封閉的冷通道(冷池)，需要獨立安裝一個框架安裝單元。

　　注4：用于封閉冷渠的設備材料應符合國家有關規定的要求，并在市場上采用同類產品中的高端產品。冷通道框架材料和顏色必須與柜相協調。

　　冷通道機柜外觀和結構要求

　　1、冷槽的上蓋應采用平頂結構，需高出柜頂200至250毫米。總體要求是采用電池設計，安裝在機箱進氣口的頂部。每個單元都可以獨立安裝。并且可以連接到相鄰的單位。賣方應按照機房通信柜的最終布置方案進行二次深化設計，并給出設計方案(圖紙)。

　　2、活動天窗開啟后，需確保冷通道的凈高(頭頂?shù)孛嬷粱顒犹齑白畹忘c)不低于2米，這不影響日常維護工作和人員安全的維護。賣方被要求答復是否得到滿足并說明具體尺寸。

　　3、在機頭與機尾之間，需設有活門，形成密封的“冷通道”空間，防止冷空氣泄漏，能有效引入機柜設備的進氣?；铋T可以是完全透明的，也可以有透明的觀察窗，窗材必須符合國家標準的gb 15763.2-2005安全玻璃施工。觀察窗的尺寸應滿足日常檢查和維護的需要。如果賣方滿意，請要求賣方答復。

　　4、冷通道的活動門設計為正常關閉(應具有自動關閉功能)，應容易開啟和關閉。具有緩沖、密封措施，并可配置為需要的保護鎖。請賣方回答是否滿意，并給出設計方案。

　　冷通道機柜所需材料

　　1、冷槽各部分(隧道天窗除外)采用優質冷軋鋼板，承載部件(龍骨、支撐架等)采用材料厚度要求不少于2.0毫米，其他材料厚度≥1.5毫米。賣方被要求回答并解釋其是否滿意。

　　(二)全玻璃門使用阻燃玻璃或者帶天窗、觀景窗、通道的透明鋼化玻璃，透光要求在99%以上，使用的材料必須符合建筑用Gb 15763.2-2005安全玻璃，增加玻璃強度和玻璃粉碎對資料室和維修人員造成影響。賣方被要求回答并解釋其是否滿意。

　　3、使用過的信號電纜和電源線應滿足yd/t 1173的要求，所需的絕緣阻燃材料、電纜和總線絕緣層或外套色應滿足gb 7947的相關要求。賣方被要求答復是否符合選定的規格。

　　4、每個部件的所有選定材料均應兼容，使用的非金屬材料結構必須具有阻燃性，其燃燒性能應符合：火焰高度20mm±2mm，施火兩次，每次30、10分鐘，每次火災后的火焰燃燒時間不超過10度。如果滿足，請要求賣方回答。

　　冷通道機柜表面質量要求

　　1、顏色：要求與引擎室柜的顏色一致，搭配美觀，室內光線無暈眩。

　　2、冷軋鋼板表面不脫漆、耐酸、耐堿、耐溶劑、耐腐蝕、不受手汗影響的指紋耐印，附著力應為100附著物，抗沖擊。

　　3、表面外觀光滑，色澤均勻，無露底，無堆積，無泡沫，無裂縫，無橙皮，金屬部分無毛刺和銹蝕，防靜電。

　　4 .整齊均勻的焊接，不允許裂紋、端部、孔洞、穿孔等缺陷，焊接表面渣滓、氣孔、焊接腫瘤、凹坑等缺陷，焊接后用于研磨，表面粗糙度符合行業相關標準。

　　電氣保護性能

　　1、絕緣電阻：在地面和冷通道地面之間的每個帶電電路(此電路不直接接地)，絕緣電阻≥10mω(500v兆米測量1分鐘讀數)。如果賣方滿意，請要求賣方答復。

　　2、絕緣強度：每個充電電路到地面(或柜體內)和兩個非電氣連接的充電電路，應能承受2500v、50hz正弦測試電壓1min，無擊穿或電弧現象，漏電流≤10ma。如果賣方滿意，請要求賣方答復。

　　保護等級：在正常運行條件下，冷通道電氣部分的保護等級不應低于ip2x。如果賣方滿意，請要求賣方答復。

　　冷通道的所有金屬部分必須接地，以實現整體接地，接地應通過地面銅帶上的接地引線連接到電腦室的地面銅行。賣方被要求答復是否滿意，并詳細說明該建議。

　　5、指標(包括但不限于以上)符合相關國家標準，賣方必須提供招標產品的第三方測試報告。

　　冷通道機柜通道活動門

　　1、通道兩端應使用左右門或兩動門，端門由12毫米鋼化玻璃組成。所使用的材料必須符合gb 15763.2-2005“建筑用安全玻璃”標準，以防止玻璃破碎并對資料室及維修人員造成沖擊。要求賣方答復是否滿足要求，并提供鋼化玻璃的3c證書。

　　2、主動門需要恒閉狀態的設計，設置緩沖器自動關閉裝置和定位鎖裝置，兩側合理設置推拉手柄，柔性開放，提供更好的保護。車門與車架之間沒有空隙，以防止通道內的空氣泄漏。如果賣方滿意，請要求賣方答復，并提供設計方案。

　　3、活動門可根據現場管理需要選擇門禁控制器和電子鎖裝置，提供智能管理接口，進入動態電路系統和門禁管理系統。賣方滿意后，請求賣方回答并提供設計方案。

　　冷通道機柜天窗

　　1、天窗材料需要使用阻燃的有機玻璃或帶金屬邊框的鋼化玻璃，透光率要求在99%以上，玻璃厚度不小于5mm。所使用的材料必須符合gb 15763.2-2005“建筑用安全玻璃”標準，以防止玻璃破碎并對資料室及維修人員造成沖擊。要求賣方答復是否滿足要求，并提供鋼化玻璃的3c證書。

　　2、天窗根據柜的寬度需要模塊化的單元設計，每個單元都可以獨立安裝，并可以與相鄰的單元連接，通過安裝在柜頂?shù)闹蝹?cè)梁，互換高，易于安裝。天窗和其他部件之間沒有空隙。賣方被要求答復是否滿足設計要求，并提供設計建議書。

　　天窗的設計應不需要將工具固定在支架上，以便于拆卸、裝載和日常清潔和維護。賣方被要求答復是否滿足設計要求，并提供設計建議書。

　　4、主動天窗的要求是通過電磁控制打開，可以根據機艙火災提供的聯動信號自動打開，感應打開時間不能超過3s，打開角度應≥75°，應符合航道的防火要求。當冷道寬度小于1200毫米(含1200毫米)時，活動天窗的總面積占不少于80;當冷道寬度為1200mm至1500mm(含1500mm)時，活動天窗的總面積占不少于70;當冷道寬度為1500mm至1800mm(包括1800mm)時，活動天窗的總面積占冷道不少于60吋;當冷道寬度大于1800mm時，活動天窗的總面積占不少于50。賣方被要求回答是否滿足和細節。

　　5、天窗活動部分開放靈活，定位精準，無松動現象。

　　冷通道機柜架構

　　1、骨架材料應為優質冷軋鋼板(材料厚度≥2.0毫米)，需采用全模塊化單元設計，結構堅固、可靠、安全。賣方被要求回答并解釋其是否滿意。

　　每個模塊單元都需要一個合理設計的對齊空間。骨架應提供線路和線路的位置，并應滿足冷通道中所有傳感器和控制部件的電纜管理要求。賣方被要求回答并解釋其是否滿意。

　　3、骨架滿足火控系統空氣取樣網鋪設要求，并設計預留取樣孔位置。賣方被要求回答并解釋其是否滿意。

　　4、骨架與天窗、骨架與柜緊密配合，無間隙泄漏。賣方被要求回答并解釋其是否滿意。

　　冷通道機柜數據中心控制單元

　　1、冷通道控制裝置必須能夠與機房火災實現可靠的聯動，以確保在發生火災時，氣體噴射可以根據機房火災系統信號，自動提前打開活動天窗。請回復賣方是否滿意，提供實施計劃，并提供防火系統的驗證測試報告。

　　2、控制單元可通過支撐側梁安裝柜的頂部安裝在墻上，并可利用火控系統控制冷隧道天窗的開啟。如果賣方滿意，請要求賣方答復。

　　3、控制單元要求使用標準化的插座端口，便于擴展和維護。它不僅需要獨立運行控制，而且可以通過動態回路監控系統進行遠程監控。控制單元必須有一個專門的消防聯動端口，輸出輸入靈活，使用方便。如果賣方滿意，請要求賣方答復。

　　冷通道機柜安裝調試其他所需經費

　　請說明設備在服務器機柜性能、維修方便、節能環保等方面的情況。..
