按照使用的功能，通信基站室外一體化通信機柜一般可劃分為動力柜(用于安裝電源、蓄電池的戶外通信一體化機柜)、設備柜(設備艙，用于安裝電源及蓄電池以外的其它設備的機柜或機艙)、電池柜(電池艙，用于安裝蓄電池的機柜或機艙)、電源柜(用于安裝電源及配電單元的機柜或機艙)。根據現在中國鐵塔、中國移動、中國聯通及中國電信的招標來看，戶外一體化機柜單柜一般分兩種規格，分別為：

　　室外一體化通信機柜內尺寸為：(寬×深×高：≤800mm×≤800mm×1800mm)，外內尺寸為：(寬×深×高：900mm×900mm×2100mm)，內部空間不小于40U;

　　戶外通信一體化機柜內尺寸為： (寬×深×高：≤800mm×≤800mm×1400mm)，外內尺寸為：(寬×深×高：900mm×900mm×1700mm)，內部空間不小于30U;寬和深的尺寸不包括外凸部分，高度為前門底座底端***端的尺寸;

　　每種高度規格包含四種基本功能柜：電源柜、動力柜、設備柜、電池柜。動力柜用于安裝電源與蓄電池;設備柜用于安裝通信設備、配線設備(DDF、ODF)及其它備件/附件，不同柜體根據內裝設備的不同彼此獨立控溫;電池柜用于安裝蓄電池;電源柜用于安裝電源和通信設備;

　　室外一體化通信機柜動力柜：動力柜內部分為電源倉和電池倉，分別安裝電源設備和電池;電源倉包含電源設備，電池倉提供電池安裝的托盤和空間;電源設備的電源容量滿配為120A-600A不等，整流模塊按需配置;電源倉支持19英寸(IEC297),21英寸(ETSI)標準機架(19和21英寸機架可調)，并支持符合機柜內尺寸安裝空間要求的其它各種設備的安裝;電源倉內滿足根據用戶要求配置移動油機接口(選配)，油機發電時可單獨控制是否給電池充電;內高為1.8米的電池倉可支持***2組150AH膠體蓄電池(非鐵鋰電池)的安裝，內高為1.4米的電池倉可支持2組150AH膠體蓄電池(非鐵鋰電池)的安裝。

　　通信基站戶外通信一體化機柜電源柜：電源綜合柜包含電源設備，并提供通信設備安裝空間;電源設備的電源容量滿配為300A、500A兩種規格，整流模塊按需配置;電源綜合柜支持19英寸(IEC297)和符合機柜內尺寸安裝空間要求的其它各種設備的安裝;電源綜合柜內能夠根據用戶要求配置移動油機接口(選配)，油機發電時可單獨控制是否給電池充電;電源綜合柜開門之后能保證設備順利安裝和維護;

　　戶外通信一體化機柜設備柜：設備柜支持19英寸(IEC297),21英寸(ETSI)標準機架(19和21英寸機架可調)，以及支持符合機柜內尺寸安裝空間要求的其它各種設備的安裝;設備柜內安裝有交流直流配電單元以及動力環境監控系統(選配);

　　戶外通信一體化機柜電池柜：當柜體規格內高為1800mm時，可安裝四組150AH蓄電池(非鐵鋰電池)(選配);當柜體規格內高為1400mm時，可安裝三組150AH蓄電池(非鐵鋰電池);電池柜具備排氫裝置;電池柜內設置可供蓄電池抗震加固用的托盤、護欄(四面及頂部)及鋼立柱，護欄上應在適當位置預留安裝加固孔，鋼立柱應在每1U距離上預留1個安裝加固孔;

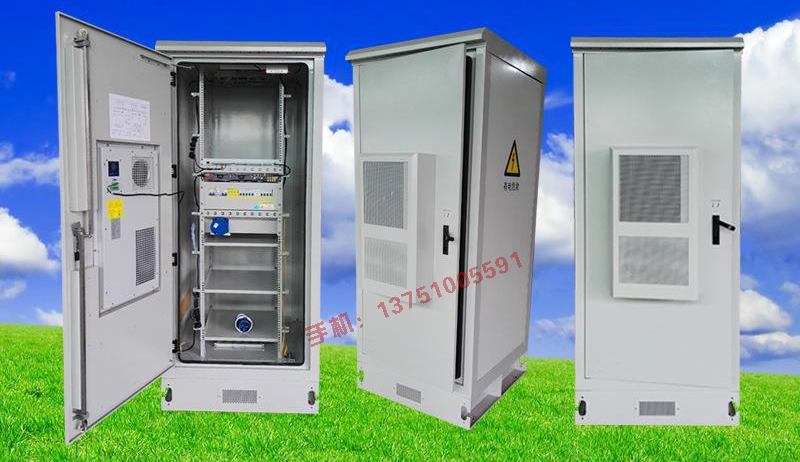

　　深圳市精致網絡設備有限公司生產的通信基站室外一體化通信機柜-戶外通信一體化機柜尺寸及參數配置

電池柜：當柜體規格內高為1800mm時，可安裝四組150AH蓄電池(非鐵鋰電池)(選配);當柜體規格內高為1400mm時，可安裝三組150AH蓄電池(非鐵鋰電池);電池柜具備排氫裝置;電池柜內設置可供蓄電池抗震加固用的托盤、護欄(四面及頂部)及鋼立柱，護欄上應在適當位置預留安裝加固孔，鋼立柱應在每1U距離上預留1個安裝加固孔;

深圳市精致網絡設備有限公司生產的通信基站室外一體化通信機柜-戶外通信一體化機柜已在全國范圍內得到廣泛應用并得到用戶一致好評，價格優惠，真誠期待與您的合作，歡迎來電咨詢。
