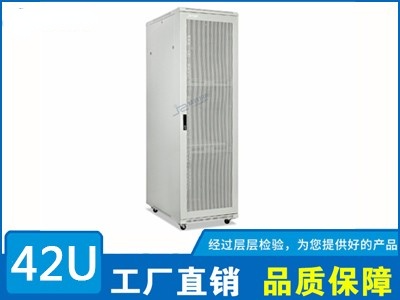

42U網絡機柜_綜合配線機柜參數-精致機柜

　　綜合集裝架(42U網絡機柜) 綜合集裝架|綜合配線架|綜合配線柜|光電綜合一體化機柜|中華人民共和國通信行業標準YD/T1819—2008通信設備用綜合集裝架|在集裝架內可靈活配置我公司生產的MDF、ODF、DDF 單元板，構成綜合配線柜，DDF數字配線架(柜)ODF光纖配線架(柜)MDF總配線架(柜)銅纜布線應有盡有、質量保證!遠捷通信隨時歡迎您前來咨詢!!!

　　宏旭通信專業生產各類DDF數字配線架、配線架、跳線架、網絡配件等。具有品種全、產量高、性能指標優越等優點。

　　網絡機柜|IDC機柜|布線機柜|服務器機柜|數據中心機房建設專業化的鈑金加工生產基地,專業生產電力機箱機柜,網絡機柜等產品。

　　網絡機柜，用來組合安裝面板、插件、插箱、電子元件、器件和機械零件與部件，使其構成一個整體的安裝箱。根據目前的類型來看，有服務器機柜、壁掛式機柜、網絡型機柜、標準機柜、智能防護型室外機柜等。容量值在2U到42U之間。

　　網絡機柜尺寸標準 - 機柜尺寸標準 機柜其實就一個柜子而已,要放哪些東西,是要根需求來購買的。 機柜里面一般放的有交換機(與交換機相關的配件有配線架、排線等)

42U網絡機柜_綜合配線機柜參數-精致機柜

　　綜合配線機柜【綜合配線架】

　　子配線架(分不銹鋼和冷板)

　　單元體分8系統/16系統/20系統

　　特點:安裝在19英寸機架上,可以自由旋轉方便接配線

　　功能：

　　配線功能：同速率、，　同阻抗、同方向、在數字配線架上收、發之間構成通信鏈路的連接方式。

　　跳線功能：同速率、，　同阻抗、同方向、在數字配線架上任一收與任一發間進行互相連接的方式。

　　轉接功能：同速率、，　同阻抗、不同方向、在數字配線架上任一收與任一發間進行互相連接的方式。

　　測試功能：線序清晰，便于進行檢測或自環測試。

　　主要技術指標：

　　工作溫度： 5℃-40℃，

　　相對濕度：≤85%( 30℃)

　　大氣壓力：70KPa-106KPa　指標：

　　特性阻抗：75Ω

　　工作速率：2Mb/s、8Mb/s、34Mb/s、14Mb/s、155Mb/s。

　　接觸電阻：>外導體≤2.5mΩ　內導體≤10mΩ

　　絕緣電阻：>10000mΩ(500VDC歷時1分鐘)，無擊穿、無飛弧。

　　回線間串音防衛度：≥70dB(50KHz-233MHz)。

　　介入損耗：≤0.3dB(50KHz-233MHz)。拉脫力：>50N

　　連接器壽命：≥1000次

　　綜合配線柜產品特點：

　　●機架外形尺寸：

　　高X 寬X 深=(2600/2200/2000)mmX600mmX(600/800/900)mm;

　　●機架整體焊接成型，表面采用靜電噴塑處理;

　　●機架內的立柱按19 英寸標準設計，可前后移動;機架帶托板和電源板，能靈活安裝19 英寸上架設備和有源設備等;

　　●前面為玻璃門或網眼鋼門，可視面積大;后面為網眼鋼板雙開門;

　　●有良好的保護地和工作地系統;

　　●有充足的布線空間，走線清晰有條理。

　　產品特性

　　節能的散熱設計：密閉型機柜，通過機柜外壁表面，采用自然散熱方式實現“零”功耗散熱。

　　超強的靜音設計：全密閉設計，不僅提高了設備可靠性;而且實現了良好的隔音效果，平均噪聲比業界低10dBA，為站點選址提供了更大的靈活性。

　　方便的站點安裝：支持掛墻、抱桿和水泥地基等安裝方式，對站點選址要求低;集成的結構設計，內部集成了業務設備、MDF、ODF、配電設備、蓄電池、蓄電池加熱板、強化散熱模塊和機柜風扇等，可方便而迅速地進行現場安裝。

　　1基本工作條件

　　符合YD/T 1537-2006《通信系統用戶外機柜一般要求》。

　　2環境溫度

　　工作溫度范圍：-10℃～45℃;

　　儲存溫度范圍：-40℃～70℃。

　　3相對濕度

　　工作相對濕度范圍：≤95%(40℃±2℃);

　　儲存相對濕度范圍：≤95%(40℃±2℃)。

　　4 大氣壓力

　　大氣壓力為70～106kPa。

　　5　電源

　　1交流電源

　　電壓：220±20%;

　　頻率：50±2Hz。

　　2直流電源

　　額定電壓+24V時，電壓變化范圍為：21～29V。

　　額定電壓為-48V時，電壓變化范圍為：-40～-57V。
