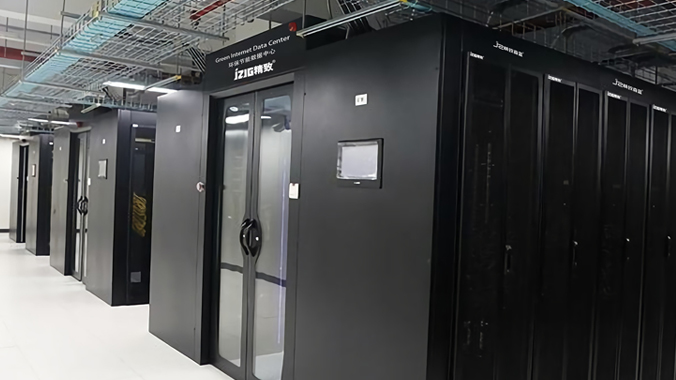

冷通道機柜通過操控機房氣流來減少制冷能耗，提升服務器運行的可靠性。數據中心消耗大量電力，為了節能和環保目的，數據中心標準建議采用冷熱通道布局來散熱。為了確保冷空氣利用效率，封閉冷風通道，構成冷池。池兩側安裝推拉門，方便進出；頂部為透明設計，光線進入方便。冷通道機柜系統通常頂部活動式，與消防系統聯動?；鹁|發時，頂部窗口自動打開，減熱和排煙，也便于進行氣體滅火。

　　冷通道機柜可擴展功能以安裝多種傳感器，如溫度、濕度、煙霧、紅外等，以提供實時監控系統內環境情況。此外，為保證安全性，可根據用戶需求在兩側推拉門安裝指紋鎖、密碼鎖等。


　　熱通道和冷通道是數據中心中服務器機架和其他計算設備的布局設計。它們的構造旨在通過控制氣流來降低能源消耗并減少冷卻成本。


　　數據中心設計中最常見的熱通道和冷通道層疊布局中，服務器機架交叉排列，確保冷空氣進入機架的一側，熱空氣離開機架的另一側。機架前端排列形成的通道稱為冷通道，通常會對準空調的出風口。而熱空氣排出的通道則稱為熱通道，通常會對準空調的回風口。


　　密閉系統用來隔離熱走道和冷走道，避免熱空氣和冷空氣混合。密閉系統就像一個實體障礙物一樣，通過乙烯塑料板或亞克力板將熱走道與冷走道隔開。目前，供應商提供通風間和其他商業選擇，將密閉系統與可變風扇調速(VFD)結合使用，以避免冷熱空氣混合。


　　精致冷通道機柜的構建方法：機房冷熱通道的建設


　　機房內機柜的擺放方式


　　機柜面對面排列，互相形成冷通道，出風口位于機柜底部正面。


　　A2~A16、B2~B16機柜的背面頂部設有回風口，而在B18機柜的頂部放置了垂直的弱電橋架，與天花板上方和外部走廊的弱電橋架相連。


　　機柜左側放置了2個配電柜(A1、B2)，這些配電柜的頂部各自設有一個垂直橋架通向天花板，在天花板上，這2個配電柜通過水平橋架連接在一起（機房內不可見），與外部走廊的強電橋架相連。


　　機柜采用開孔率超過63%的寬度800mm（標準機柜寬度為600mm，再增加200mm的側柜），深度1150mm。每個機柜除了600mm的設備安裝空間外，兩側還有200mm的布線空間，可事先設置大量網絡線和多芯萬兆預連接光纜。這些電纜可以直接放置在側柜內，使得弱電連接線可以通過機柜背部的左側柜直接連接到服務器，提高了連接的可靠性。由于多余的預置電纜位于側柜內，前后都有面板遮蓋，因此看不到多余的線纜，整體外觀十分整潔美觀。


　　在機房中央，放置了兩個水平的低電橋架，位于天花板下方，主要是為了方便日常維修。這種安排旨在最大程度地減少橋架的外露，并確保不影響日常使用，同時具有較好的美觀性。


　　冷熱通道的隔離封閉措施。


　　如果機房不實施冷熱分離，在機柜內部將會出現較大的溫差。為了確保機柜頂部關鍵設備的散熱效果，需要降低空調出風口的溫度，但這將導致空調的能耗增加。同時，在機柜頂部設置傳統的冷熱通道封閉方式存在視覺上的壓抑感和消防許可問題。


　　采用獨特的冷熱通道隔離封閉方式，在機柜頂部至天花板設置完全封閉的冷熱通道，即在機柜頂部安裝鋼化玻璃，有效隔離冷熱氣流。這樣可以使冷通道內的溫度梯度降低，調節空調出風溫度以節能。冷通道頂部天花板依然采用統一的微孔天花板，以保持機房整體美觀性。


　　在冷通道和機房兩側的左右位置上，每塊冷通道的頂部天花板都需要添加一塊鍍鋅鐵皮，以防止冷通道頂部的帶孔天花板產生回風。在機柜兩列熱通道的頂部，增加了多個回風口，以確保吸風量。在空調的頂部回風口連接了一根與空調投影面積相同的回風管道，直通到天花板頂部空間，形成了一個大截面的回風主管道，由于熱通道回風口面積遠小于此回風主管道，因此保證了各回風口的吸風均衡。


　　安裝獨立的新風冷熱系統在天花板上不會受到影響。這樣的隔離措施成本較低，而且可以按照通常的設計安裝燈光系統和氣體消防系統，使整個機房看起來美觀，熱通道回風效果也非常好。


　　精致冷通道機柜長期專注于機房行業，服務經驗豐富，客戶群涵蓋眾多中小型企業和政府部門，是您可信賴的機房建設合作伙伴。
