機柜冷通道系統是當前行業中主流且領先的解決方案，在各種規模的大中小型機房中得到廣泛應用，得到業內專家和用戶的高度肯定。


　　精致機柜根據當前數據中心（IDC）發展趨勢，針對中大型數據中心提供新一代機房方案，支持按需建設和逐步擴容，服務于教育、醫療、制造、政府、金融、商業等行業的IT應用，為其提供完善的基礎設施解決方案，實現數據中心快速建設、彈性擴容和便捷管理。


　　冷通道機柜簡介


　　目前，大多數數據中心機柜的布置都采用冷熱通道分離的設計。這種設計的優點是可以明顯區分冷熱風，相比于更傳統的冷熱通道交錯設計，制冷效果更佳。然而因?yàn)槔錈嵬ǖ啦⑽赐耆忾]，冷風和熱風往往會在機柜列的末端或者頂部混合，這會引發兩個問題：機柜進風溫度升高，使得空調冷量被浪費，機柜散熱受影響，進而影響機柜散熱效果；而空調回風溫度過低則會降低空調效率。


　　解決這兩個難題最直接又有效的方法就是采用密閉冷通道的解決方案，如下圖所展示的。

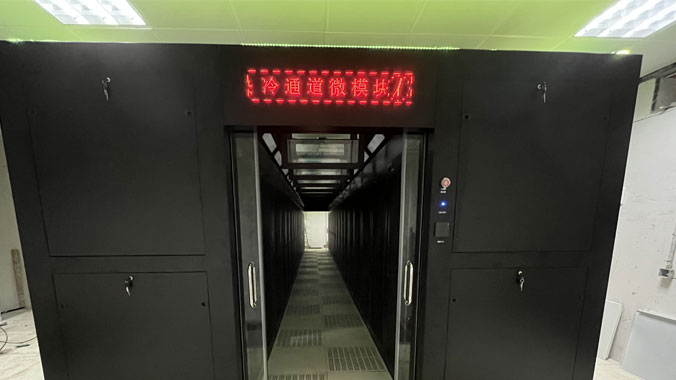

　　密閉的冷熱通道系統


　　冷通道布置在機柜內部。


　　數據中心內的冷通道機柜布局為面對面和背靠背，將機柜的正面(吸風口)封閉在一個通道內，通道的寬度通常為1200mm或1800mm(即正對的兩排機柜之間的距離)，以劃分成冷通道和熱通道。兩排機柜上方采用封閉設計，形成冷池。冷通道位于機柜的正面區域，熱通道位于機柜的后方。機柜兩側相對排列于冷通道，冷空氣從架空地板的出風口吹出，通過機柜前部的封閉頂部進入，通過設備后部排熱氣，實現設備有效冷卻。


　　冷通道機柜的結構及集成解決方案


　　冷通道的主要構成部件包括：


　　機柜


　　冷卻水池封閉系統


　　列間空調


　　走線槽


　　列頭柜


　　環境監測系統


　　靜電地板和其他輔助設備


　　封閉的冷卻池系統


　　密閉冷池包括玻璃頂棚、玻璃隔門、鋼假墻、消防聯動系統和環境監控單元等五個主要組件。


　　功能特點：


　　實現冷熱通道隔離，有效合理地利用冷量。


　　阘散冷氣，防止熱力流失。


　　改變了傳統的先自然環境冷卻，后使用設備冷卻的做法。


　　充分利用資源，節約用電。


　　為設備提供一個非常穩定的運行環境。


　　玻璃頂棚配件


　　根據不同的安裝需求，可選擇三種不同類型的天窗：活動天窗(又名翻轉天窗)、功能天窗和固定天窗。由于該解決方案中的消防氣體管道位于機房頂部，因此選擇了活動天窗和功能天窗。


　　活動天窗


　　適用于頂部安裝的消防氣體管道，可與消防系統連接，當發現冷通道內部出現異常、溫度過高或有煙火時，天窗會自動打開，使消防氣體噴灑到通道內部，防止火災發生。雙翻天窗在翻轉時可以向下全方位翻轉，不占用天窗上方空間，特別適用于低層高場景以及存在大梁導致部分位置層高較低的場景。


　　雙翻天窗


　　功能天窗


　　可安裝電源、溫濕度傳感器、煙霧報警器、攝像頭和消防聯動控制器等設備。


　　玻璃隔斷門配件


　　通道門與機架通過螺釘連接，門板下方裝有密封毛刷，以確保通道系統的密封性。門是左右雙開結構，門中間有大面積透明鋼化玻璃，通常處于關閉狀態。


　　打開通道門有以下三種方法：


　　開啟時，可以享受自動滑動的雙開門功能（在停電時可自動打開）。


　　請手動推開門


　　需手動推拉打開的門（通過旋轉門軸開啟）


　　聯動消防系統的構成部分


　　活動天窗電源供應：有主備兩處輸入電源，用于為活動天窗的電磁鎖提供穩定電壓。


　　活動頂窗磁吸鎖：通過鎖定頂窗動作，通電吸附頂窗，斷電時自動打開。


　　活動車頂開啟系統


　　推動天窗打開時，如果消防系統或監控系統向驅動單元發出異常信號，驅動單元將通過繼電器控制天窗，使其斷電打開。


　　系統監控環境


　　監控主機


　　新一代的微型模塊化數據中心管理系統監控主機，具備出色的人機界面和觸摸性能，支持多點觸摸屏，提供全套組態軟件開發工具，無需編程，可快速實現對監控對象的數據采集、圖形化展示和集中物聯網監控管理。該管理系統支持多臺設備組網，便于管理，功能十分豐富，包括告警聯動和短信告警等功能。


　　特點


　　采用19英寸機架標準安裝，高度為1U，功耗極低。


　　主機監控軟硬件一體化設計，集成度高。


　　使用B/S結構，無需在計算機上安裝客戶端程序。


　　支持?jǐn)?shù)字地圖，3D布局圖。


　　能夠自動產生報告，記錄機房設備和環境等性能。


　　支持聲音、電話、短信、郵件等不同的告警方式。


　　支持手機和平板電腦上使用多終端應用程序?yàn)g覽，以及微信公眾號瀏覽


　　自動滑動門


　　手動滑動門


　　手動對開門
